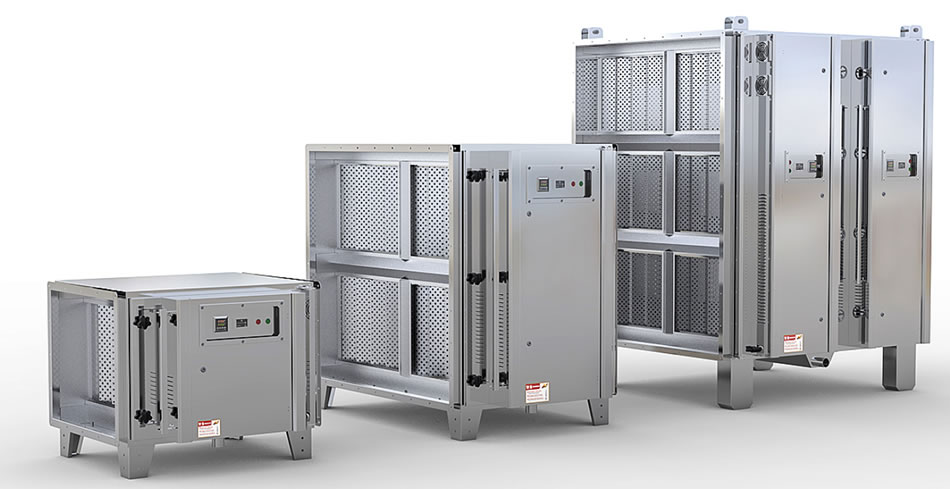

結構功能說明圖

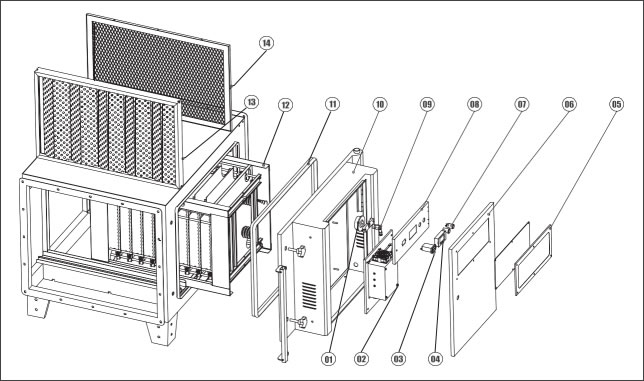

結構功能說明
編 號 | 結構名稱 | 結構功能說明 |
1 | 絕緣陶 | 輸出高壓靜電至靜電場單元 |
2 | 瓷高壓 | 搭載自行研制智能高壓電源 |
3 | 電源累 | 累計工作運行時間，提醒清洗 |
4 | 時 器電 | 電壓+電流+功率+電氣，多功能一體液晶顯示屏 |
5 | 參數表 | 觀測設備運行數值情況 |
6 | 觀 測 | 保護門板部件，防水設計 |
7 | 板主控 | 一鍵開關，顯示設備運行情況 |
8 | 門板 | 承載電氣部件 |
9 | 開關及指示 | 絕緣材質保護、防止觸碰高壓 |
10 | 燈電 氣 板 | 內有靜電控制單元 |
11 | 硅膠火花塞 | 密封性能極佳、防腐蝕、耐高溫 |
12 | 套主控電箱 | 高效凈化發生器 |
13 | 硅膠密封膠 | 多孔折角設計，減少風阻，符合風向動力原理 |
14 | 條電場組件 | 增強過濾除味效果 |

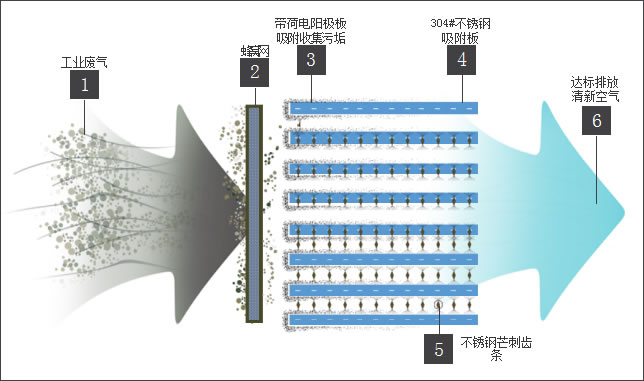

1.矩陣式多點芒刺電暈放電作用產生高壓等離子，同時與空氣結合生成臭氧，除去廢氣氣味成份。
2.廢氣中大顆粒成份通過尖端芒刺區使其帶上離子電荷。
3.陽極吸附板梯級式逐漸吸附帶電荷廢氣顆粒物。
4.吸附收集板顆粒物在自身重力作用下落體分離。
5.潔凈的空氣達標排出室外(符合環保工業排放要求)。
設備工作原理圖

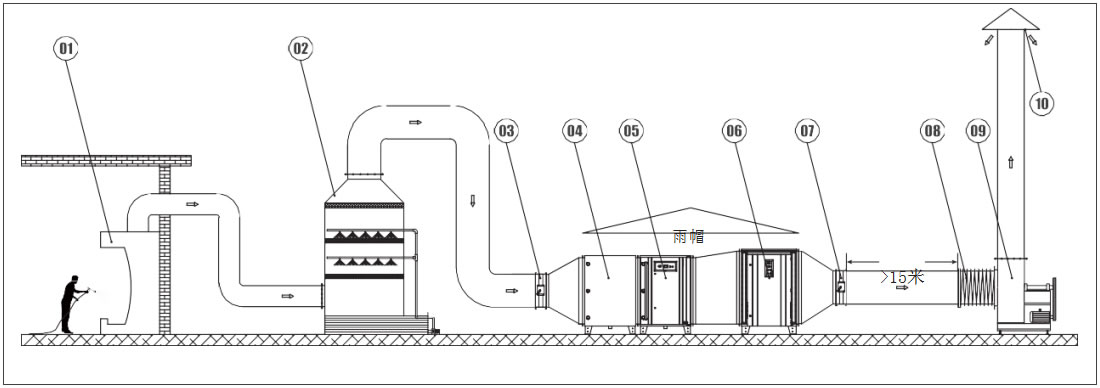

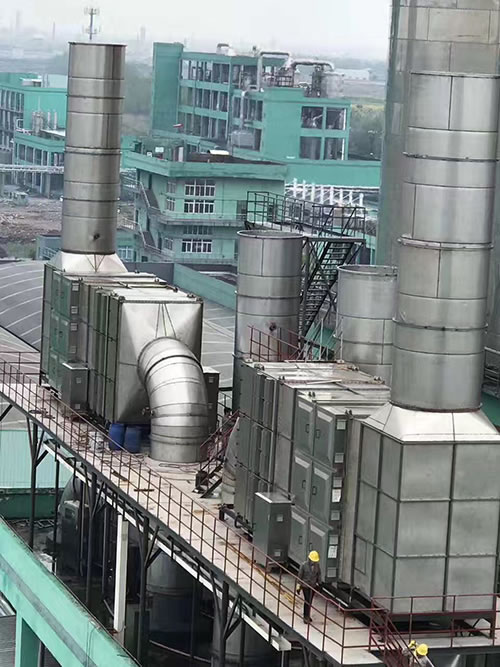

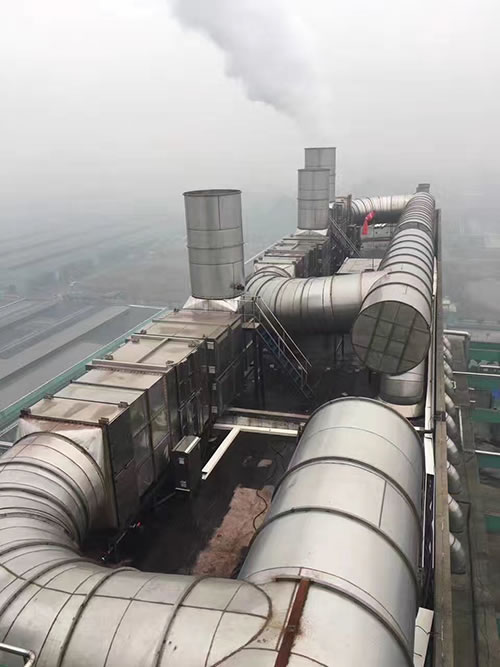

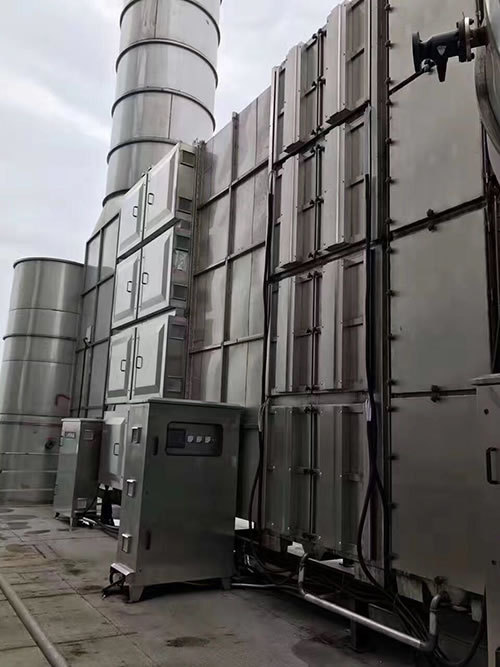

安裝方式示意圖
編 號 | 安裝裝置說明 | ||
01 | 廢氣收集處 | 06 | UV光催化除味設備 |
02 | 前處理噴淋塔 | 07 | 后置消防防火風閥 |
03 | 前置消防防火風閥 | 08 | 軟接管道 |
04 | 除霧箱 | 09 | 抽風機 |
05 | QSY-BD系列工業煙氣處理設備 | 10 | 排風口 |
◆地面平整；
◆地面或樓面的強度能足夠支承設備的重量；

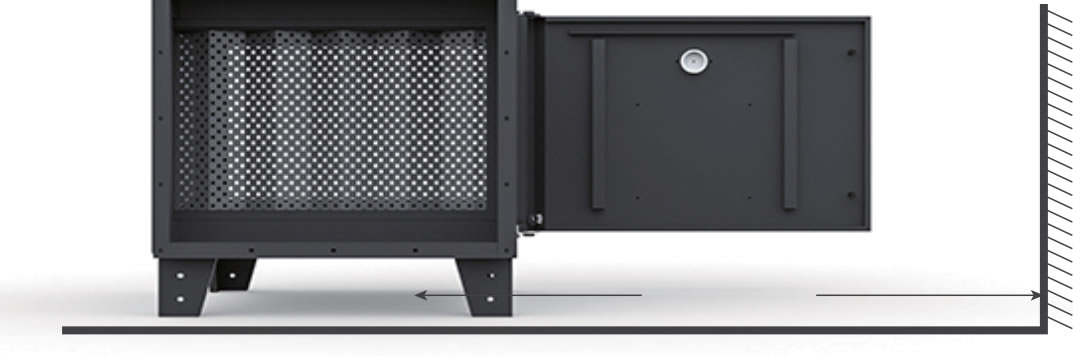

◆檢修門側面與其他物體要有足夠的檢修空間，檢修空間≥1.5米【圖3-2】；
◆引入設備的煙氣溫度必須控制在70℃以下。
檢修空間示意圖
