TSP在線監測系統

粉塵（TSP）在線監測裝置說明

一、概述 | Summary

隨著人類社會活動和經濟生產的迅速發展，在消耗能源的同時，也將大量的廢氣排入大氣，這些懸浮在大氣中的固體和液體顆粒，粒徑范圍從幾個納米到一百微米，嚴重影響了環境空氣的質量，危害人體健康。

該產品根據《HJ/75-2017 固定污染煙氣排放連續監測技術規范》等相關標準規定設計，用于粉塵污染顆粒物排放濃度的連續監測，集光散射法監測顆粒物（PM2.5/PM10/TSP），可配套煙氣連續監測系統（CEMS），也可以單獨或多臺聯成煙塵監測網格，共用一套數據采集處理后臺。

二、基本介紹 | Introduction

粉塵（TSP）在線監測裝置基于煙塵粒子的后散射原理，用于對固定污染源顆粒污染物進線在線連續測量，與篩分法、沉降發相比具有使用范圍廣、測量速度快、準確性高、可在線實時測量等優點。

特點

TSP（粉塵）檢測裝置，具有以下特點：

?采用激光后散射原理，不怕煙道的機械振動及煙氣溫度不均造成的折射率不均 造成的光束擺動。

?單端安裝，無裾光路對準。

?激光束經過調制后，使得系統的抗干擾能力得以大幅度提升。

?儀器設計貫徹“無工具”現場安裝的思路，極大限度地降低現場安裝的復雜度。

?采用標準(4-20)mA工業標準電流輸出，連接方便。

?儀器整體功耗非常小，大約3w左右。

?儀表光程不得小于500mm (不含壁厚與法蘭長度），用戶可在維護人員的認可 和指導下調整光程。

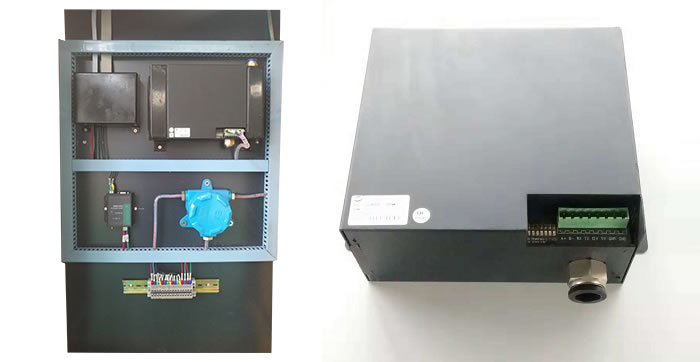

?粉塵測試儀由光學部分、電信號處理部分、測試模塊、氣幕保護部分組成。

?導體激光器發射出的激光束（650nm）射入煙囪，與粉塵顆粒物作用產生散射光，其中的后向散射光經透鏡匯聚進入光敏監測儀器，分析信號處理電路將光信號轉化成與煙塵濃度成比例的標準信號輸入，從而得到污染源煙塵顆粒物的排放濃度值。

參數

適用范圍

該產品廣泛應用于火力發電、鋼鐵冶金、石化化工、水泥生產、制陶、垃圾焚燒等企業，各種發電鍋爐、工業窯爐、工業鍋爐的煙塵排放監測以及除塵工程的監測和控制。
